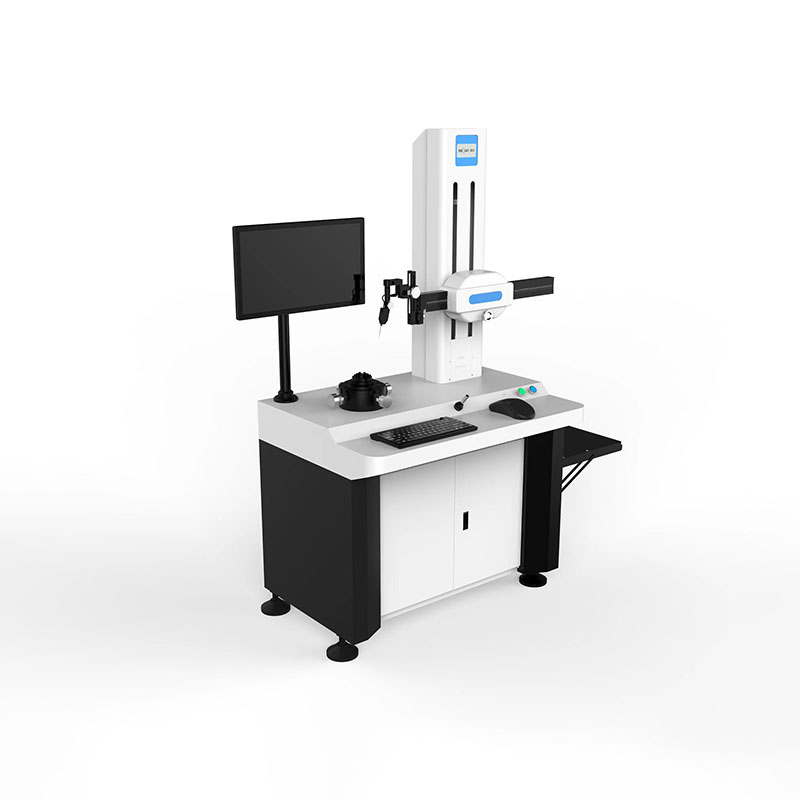

圓柱體儀

簡要描述：

圓柱度儀可測各種規則、不規則的環形工件的圓度、圓柱度、直線度、同心度、同軸度、平面度、平行度、垂直度、表面波紋度 (Wc、Wp、Wv、Wt. Wa、Wq)、頻譜分析、諧波分析、波高分析、偏心、及跳動量等。圓度評定方式 (4 種 ): 最小區域法、最小二乘法、最小外接圓法、最大內切圓。

型號：Dc30

瀏覽量：36

產品更新時間：2025-02-25

產品介紹：圓柱度儀可測各種規則、不規則的環形工件的圓度、圓柱度、直線度、同心度、同軸度、平面度、平行度、垂直度、表面波紋度 (Wc、Wp、Wv、Wt. Wa、Wq)、頻譜分析、諧波分析、波高分析、偏心、及跳動量等。圓度評定方式 (4 種 ): 最小區域法、最小二乘法、最小外接圓法、最大內切圓。

圓柱體儀型號		Dc30	Dc40
測量范圍	直徑范圍	＜300mm	＜400mm
	內徑范圍	＞5mm	＞5mm
	高度范圍	＜400mm	＜550mm
主軸精度	徑向誤差	± (0.025+5H/10000) μm
	軸向誤差	± (0.025+6H/10000) μm
回轉軸線與 Z 軸導軌平行度		2μm/300( 母線基準）
工作臺	臺面直徑	150mm	220mm
	回轉直徑	300mm	400mm
	承載重量	25kg	50kg
	調整范圍	調偏心 ±2mm；調水平 ±1°
	旋轉速度	0-12 轉 / 分
立柱	直線度（窄范圍）	0.5μm/100mm
	直線度（全范圍）	0.8μm/100mm
水平臂	移動精度	2mm/150mm
	水平移動精度	160mm
傳感器	量程	500μm（半徑差）
	分辨率	0.005μm
	測針形狀	2mm 寶石球側頭
	側力	1-12g
數據采集	進口光棚 7200 點 / 調
放大倍率	任意至≤ 20 萬倍
