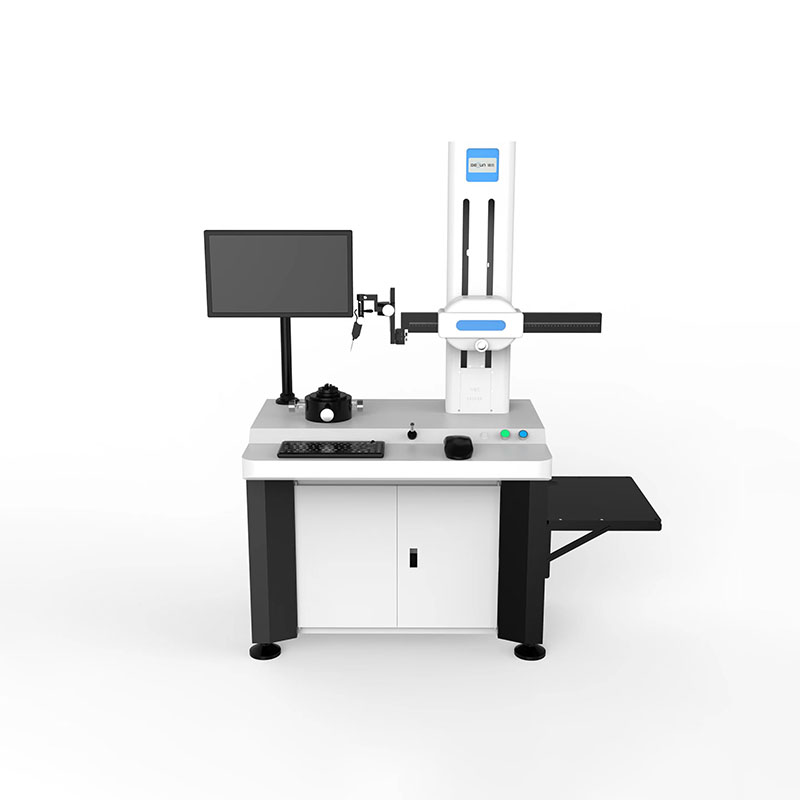

圓度儀
簡要描述：
圓度儀可測環形工件的圓度、同軸度、同心度、跳動量、垂直度、平行度、平面度、軸彎曲度、表面波紋度、頻譜分析、波高分析等。?圓度評定方式 (4 種 ): 最小區域法、最小二乘法、最小外接圓法、最大內切圓。
型號：DX1000
瀏覽量：34
產品更新時間：2025-02-25
產品介紹：圓度儀可測環形工件的圓度、同軸度、同心度、跳動量、垂直度、平行度、平面度、軸彎曲度、表面波紋度、頻譜分析、波高分析等。 圓度評定方式 (4 種 ): 最小區域法、最小二乘法、最小外接圓法、最大內切圓。
|
圓度儀型號 |
DX1000 |
DX3000 |
|
|
測量范圍 |
直徑范圍 |
＜300mm |
＜400mm |
|
內徑范圍 |
＞5mm |
＞5mm |
|
|
高度范圍 |
＜400mm |
＜400mm |
|
|
主軸精度 |
徑向誤差 |
± (0.025+5H/10000)μm |
|
|
軸向誤差 |
± (0.025+6H/10000)μm |
||
|
主軸精度 |
臺面直徑 |
150mm |
220mm |
|
回轉直徑 |
|
400mm |
|
|
承載重量 |
25kg |
50kg |
|
|
調整范圍 |
調偏心 ±2mm；調水平 ±1° |
||
|
旋轉速度 |
0-12 轉 / 分 |
||
|
水平臂 |
水平移動距離 |
150mm |
|
|
移動速度 |
0.5-6mm/s 或手動 |
||
|
傳感器 |
量程 |
500μm（半徑差） |
|
|
分辨率 |
0.005μm |
||
|
測針形狀 |
2mm 寶石球側頭 |
||
|
側力 |
1-12g |
||
